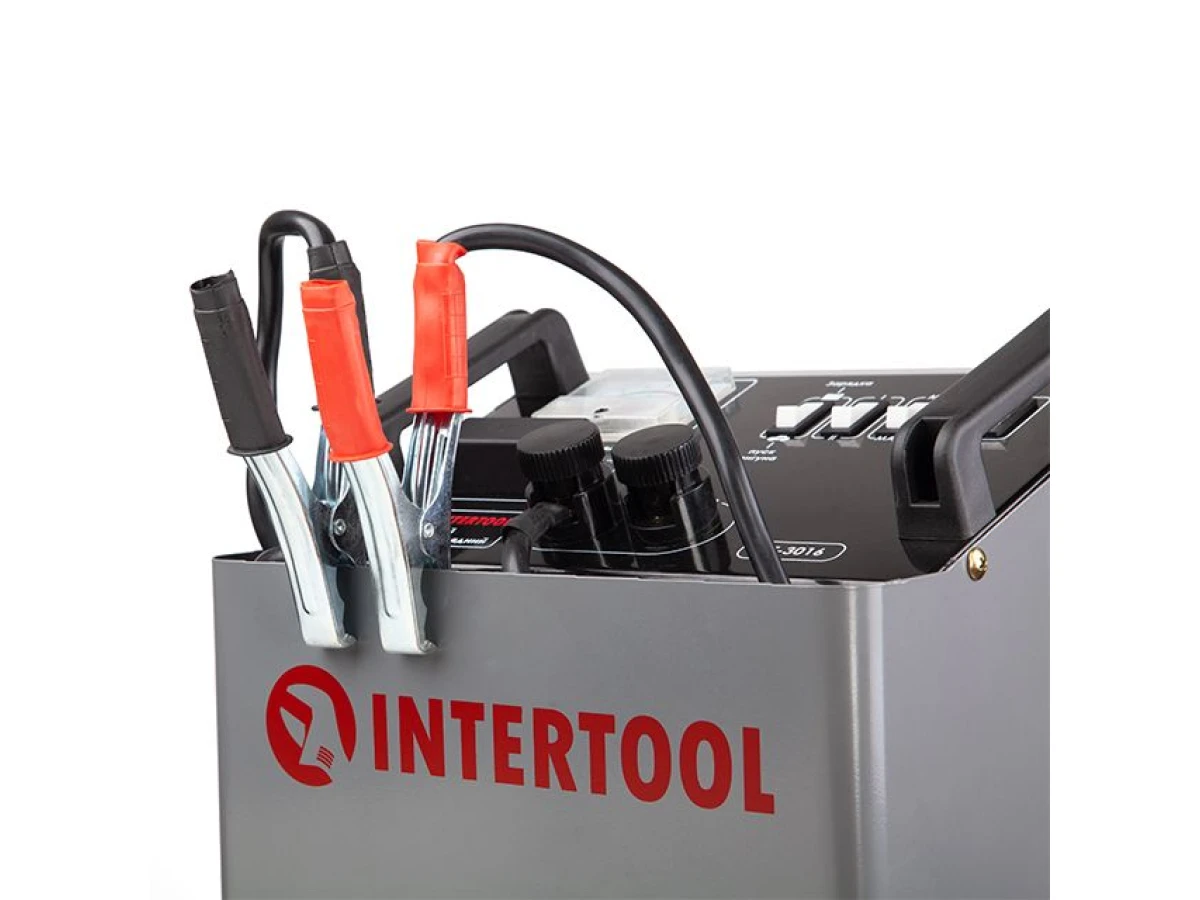

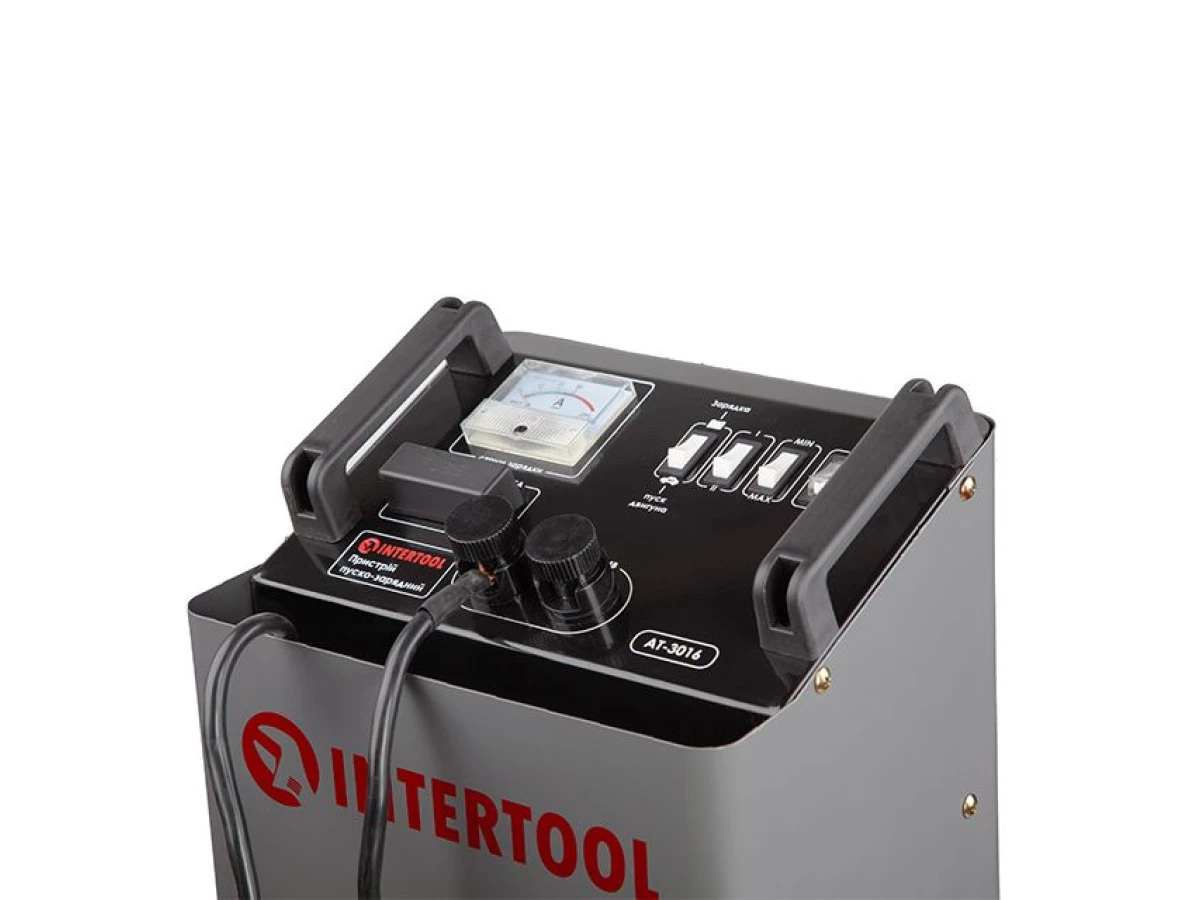

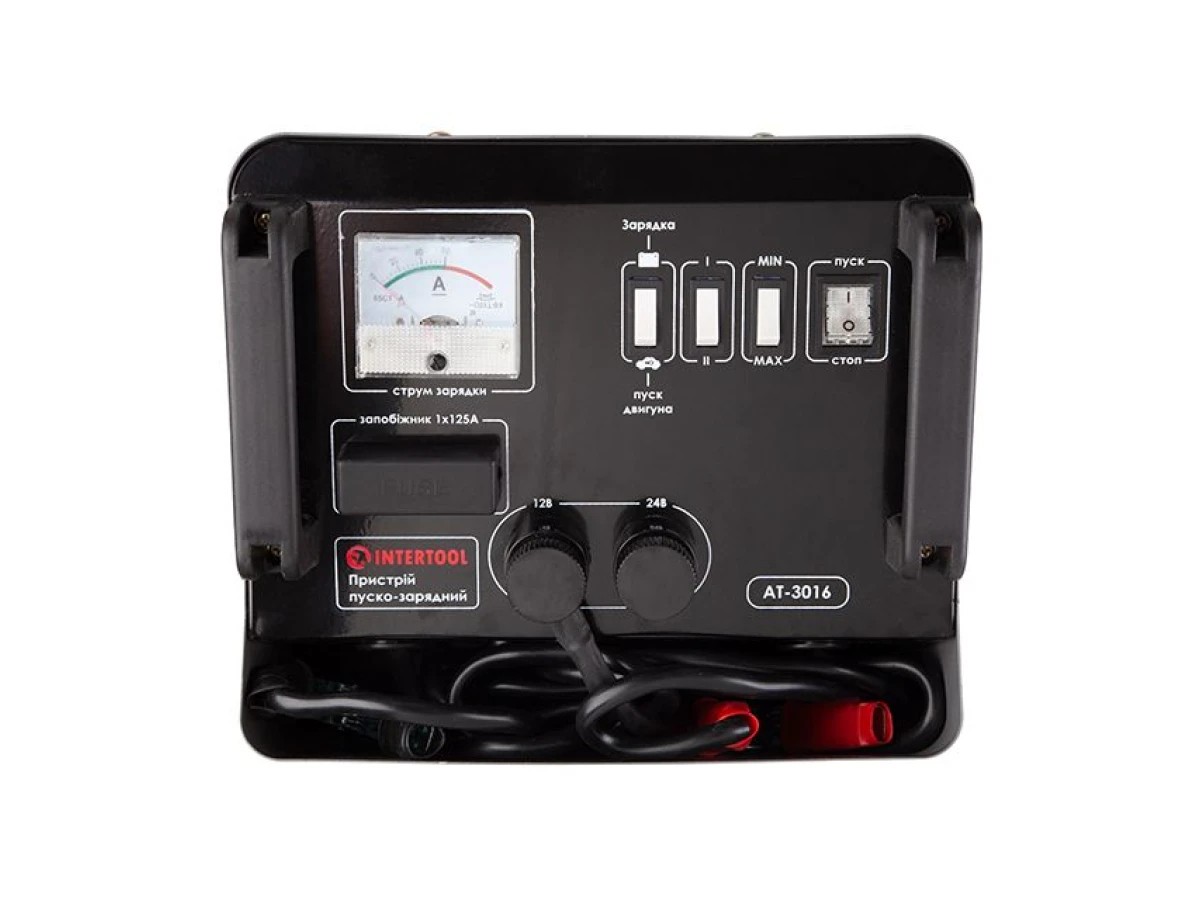

Три тумблера-переключателя на лицевой панели устройства отвечают за режим работы пускозарядного устройства, четвертый переключатель (самый большой) отвечает за питание устройства ("Вкл./Выкл."). Нижняя часть передней панели имеет две выходящие клеммы 12 В и 24 В для выбора режима заряда аккумуляторной батареи и один центральный выходящий кабель с контактным зажимом "-".

Пускозарядное устройство AT-0316 имеет понятный и удобный интерфейс с цифровым индикатором тока зарядки.

Как заряжать аккумуляторную батарею?

Красный кабель соедините с клеммой "+12 В" или "+24 В" в зависимости от напряжения заряжаемой аккумуляторной батареи. Переключатель режима "1-2" установите в положение "1". Переключатель "Меньше - Больше" установить в положение "Меньше". Переключатель "Зарядка – Пуск" установите в положение "Зарядка". При помощи контактных зажимов подсоедините устройство к батарее, соблюдая при этом полярность. После всех процедур подключайте устройство к сети 230 В. Включите устройство, установив на передней панели переключатель в положение "Вкл."

При полностью заряженной батарее цифровой индикатор выводит значение близкое к нулю. Цифровой индикатор показывает ток зарядки. В зависимости от состояния аккумуляторной батареи и рекомендованных производителем батареи токов зарядки, установить переключатели "1 - 2" и "Меньше – Больше" в нужное положение. После завершения зарядки переключатель "Вкл./Выкл." установить в положение "Выкл." Отсоединить сетевой кабель ПЗУ от сети, держа за вилку, а после отсоединить контактные зажимы от контактов АКБ.

Запускаем двигатель с помощью AT-3016 (не рекомендуется запуск двигателя автомобиля с встроенным бортовым компьютером)

Для начала необходимо произвести обычную зарядку аккумулятора в течении 20-40 мин. Переключатель "Зарядка – Пуск" установить в положение "Пуск". Переключатель "Вкл./Выкл." установить в положение "Вкл." и одновременно произвести запуск двигателя. Цифровой индикатор при запуске двигателя показывает максимальный пусковой ток. Если в течение 10-15 сек. двигатель не завелся, то повторный запуск производить через 5-10 мин.

После окончания запуска двигателя переключатель "Вкл./Выкл." установить в положение "Выкл." Отсоединить сетевой кабель устройства от сети, держа за вилку. Отсоединить контактные зажимы от контактов батареи. Хранить зарядное устройство необходимо в закрытых помещениях при минимальной влажности воздуха и при окружающей температуре воздуха от -10°С до +30°С.

При длительном хранении зарядного устройства с температурой окружающего воздуха менее -10°C перед включением устройства дайте ему прогреться в теплом помещении, как минимум 1 час.
